氣體腰輪流量計量表
氣體腰輪流量計量表型號生產報價廠家,本流量儀產品型號屬于腰輪流量計分類,更多的氣體、腰輪、流量控制儀直銷價格報價歡迎您來電咨詢,下面是氣體腰輪流量計量表產品資料詳情。

氣體腰輪流量計是一種高精度、高可靠性、寬范圍度的氣體監測和計量儀表。 智能氣體腰輪流量計是在腰輪流量計基礎上集成流量、溫度、壓力傳感器和智能化儀表的新型流量計。 智能氣體腰輪流量計氣體是測量天燃氣、城市煤氣、丙烷、氮氣、工業惰性氣體等非腐蝕性氣體的的理想儀表。
一、概述
|
				 氣體腰輪流量計是一種高精度、高可靠性、寬范圍度的氣體監測和計量儀表。 智能氣體腰輪流量計是在腰輪流量計基礎上集成流量、溫度、壓力傳感器和智能化儀表的新型流量計。 智能氣體腰輪流量計氣體是測量天燃氣、城市煤氣、丙烷、氮氣、工業惰性氣體等非腐蝕性氣體的的理想儀表。  |

氣體腰輪流量計的主要特點:
寬量程:
根據不同規格,蕞高范圍度可達到1:216
低始動流量:
根據不同規格,蕞低始動流量可達到0.04m3/h。
高精度、高重復性:
長期精度不受介質的影響,長期運行,精度穩定。
壓力損失?。?/p>
根據不同規格,壓力損失為0.08kPa-0.58kPa。
高集成度,低功耗
采用先進的微機技術與高性能的集成芯片,整機功能強大,性能優越.
結構緊湊:
壓力傳感器、溫度傳感器、流量傳感器全部內置,使結構更加緊湊。
數字壓力溫度傳感器
數字溫度傳感器和數字壓力傳感器配置,單獨校準與檢定,更換、維護和使用方便。
分段修正
按流量頻率信號,可將儀表系數分六段自動進行線性修正,提高儀表的寬范圍精度.
完整數據存儲功能,
采用E2PROM數據存儲芯片,保存用戶參數、廠家參數,及時的數據保存功能,可防止突然掉電時數據丟失,在停電狀態下,內部參數可永久性保存。
基本輸出完整。
智能流量計帶有基表脈沖輸出、工況或標況脈沖信號輸出,和標定脈沖輸出。RS485接口輸出,也可根據用戶需要輸出4~20mA標準模擬信號。
數據追溯管理
實時數據庫,通過RS-485通訊接口,可查詢分析。
GPRS實時管理系統
本系列中,B型表具有GPRS傳輸功能,可在線、定時長、定點實現傳輸功能,極其容易組建GPRS無線網絡系統
二、氣體腰輪流量計結構與工作原理
2.1、智能腰輪流量計由5個部分組成(見圖1)

1) 氣體腰輪流量計2)流量傳感器 3)壓力傳感器 4)溫度傳感器 5)智能流量積算儀
圖1 智能腰輪流量計組成示意圖
2.2、智能氣體腰輪流量計的工作原理(見圖2)
智能氣體腰輪流量計,主要由殼體、共軛轉子和智能流量積算儀等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差(P入>P出)作用下,通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持蕞佳工作間隙,實現了連續的無接觸密封。轉子每轉動一周,則輸出四倍計量室有效容積的氣體。其計量過程和工作原理如圖1所示(圖中僅表示了四分之一周期)。

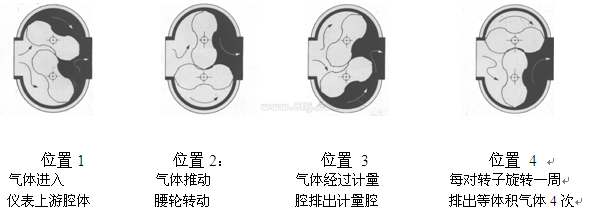

圖2 氣體腰輪流量計工作原理
2.3、智能流量積算儀的工作原理
智能流量積算儀由溫度和壓力檢測、流量傳感器以及微處理器單元組成。智能流量積算儀中的微處理器按照氣態方程進行溫壓補償,并進行壓縮因子修正,氣態方程如下:

式中: Qn:標準狀態下的體積流量(m3/h); Qg: 工況狀態下的體積流量(m3/h);
Pg:流量計壓力檢測點處的表壓(kPa); Pa:當地大氣壓(kPa);
Tg:介質的絕對溫度(273.15+t)(K); t:被測介質溫度(℃);
Zn:標準狀態下的壓縮系數; Zg:工作狀態下的壓縮系數;
Tn:標準狀態下的絕對溫度(273.15+20)(K); Pn:標準大氣壓(101.325 kPa)。
注:天然氣Zn/Zg=Fz2,Fz稱為超壓縮因子,按中國石油天然氣總公司的標準SY/T6143-1996中的公式進行計算。
三、主要技術參數與功能
3.1產品執行標
本流量計執行JB/T 7385-1994 《氣體腰輪流量計》和JJG633-2005《氣體容積式流量計檢定規程》的計量技術規范與標準, 符合國家標準GB3836.1-2010 《爆炸性環境 第1部分:設備通用要求》和GB3836.4-2010 《爆炸性環境 第4部分:由本質安全“i”保護的設備 》標準
3.2精度等級:
1.0級:Qmax-0.2Qmax ±1.0% 0.2 Qmax-Qmin ±2.0%
1.5級:Qmax-0.2Qmax ±1.5% 0.2 Qmax-Qmin ±3.0%
未特殊注明產品,按照1.5級精度出廠,其余精度,訂貨時,需要特殊說明定制。
3.3流量計量計規格、基本參數和性能指標(見表1)
(表1)
|
				 型規格號  |

				 公稱 通徑 DN (mm)  |

				 量程比  |

				 流量 范圍 (m3/h)  |

				 始動 流量 m3/h  |

				 Qmax時 壓力損失 kPa  |

				 yi  |

				 儀表系數  |

				 蕞大 工作 壓力 MPa  |

				 公稱 壓力
 MPa  |

				 材質  |

|
				 LLQ-10  |

				 25  |

				 12:1  |

				 0.5-10  |

				 0.04  |

				 0.10  |


  |


  |

				 <0.6  |

				 1.6  |


 鋁合金


  |

|
				 LLQ-16  |

				 25  |

				 20:1  |

				 0.8-16  |

				 0.04  |

				 0.10  |

				 7633.37  |
		||||
|
				 LLQ-25  |

				 40  |

				 25:1  |

				 1-25  |

				 0.07  |

				 0.10  |

				 4694.65  |



 <1.2
 <2.0  |



 1.6
 2.5  |
		||
|
				 LLQ-40  |

				 40  |

				 40:1  |

				 1-40  |

				 0.07  |

				 0.14  |

				 3892.31  |
		||||
|
				 LLQ-60  |

				 50  |

				 65:1  |

				 1-65  |

				 0.1  |

				 0.10  |

				 1584.24  |
		||||
|
				 LLQ-85  |

				 50  |

				 70:1  |

				 1.1-85  |

				 0.1  |

				 0.14  |

				 1584.24  |
		||||
|
				 LLQ-100  |

				 80  |

				 70:1  |

				 1.5-100  |

				 0.1  |

				 0.11  |

				 987.581  |
		||||
|
				 LLQ-150  |

				 80  |

				 120:1  |

				 1.2-150  |

				 0.12  |

				 0.15  |

				 730.785  |
		||||
|
				 LLQ-200  |

				 80  |

				 70:1  |

				 3-200  |

				 0.15  |

				 0.18  |

				 479.837  |
		||||
|
				 LLQ-250  |

				 100  |

				 80:1  |

				 3-250  |

				 0.11  |

				 0.18  |

				 306.804  |




 <1.2  |





 1.6
  |
		||
|
				 LLQ-300  |

				 100  |

				 120:1  |

				 2.5-300  |

				 0.11  |

				 0.13  |

				 306.804  |
		||||
|
				 LLQ-450  |

				 100  |

				 110:1  |

				 4-450  |

				 0.1  |

				 0.20  |

				 231.350x2  |
		||||
|
				 LLQ-500  |

				 100  |

				 125:1  |

				 4-500  |

				 0.1  |

				 0.20  |


  |
		||||
|
				 LLQ-650  |

				 150  |

				 80:1  |

				 8-650  |

				 0.65  |

				 0.35  |

				 86.7083  |

				 鋁、鑄鐵  |
		|||
|
				 LLQ-1000  |

				 150  |

				 90:1  |

				 11-1000  |

				 0.76  |

				 0.45  |

				 61.8990  |

				 鋁、鑄鐵  |
		|||
|
				 LLQ-1600  |

				 200  |

				 64:1  |

				 25-1600  |

				 1.2  |

				 0.50  |

				 50.2425  |

				 鋁、  |

(以上參數如有修改恕不另行通知)
3.4使用條件
3.4.1 標準狀態條件:P=101.325 kPa T= 293.15K
3.4.2 使用條件:
a.環境溫度:-25℃~+80℃ b.介質溫度:-20℃~+60℃
c.相對濕度:5%~95% d.大氣壓力:86KPa~106Kpa
3.5電氣性能指標:
3.5.1工作電源:a.內電源:1節3.6VDC鋰電池,電池電壓在3.1V~3.6V時均可正常工作。
當電壓低于3.1V時,應更換電池。
b.外電源:±24VDC±15%,紋波≤±5%,適用于4~20mA輸出,脈沖輸出,RS-485等;
3.5.2整機功耗:外電源,﹤1W
內電源,平均功耗≤1m W,可連續工作五年以上。
3.5.3 工況脈沖輸出方式
a. 工況脈沖信號, 直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出,高電平≥20V,低電平 ≦ 1V。該脈沖主要用于對儀表的標定。
b. 與標準體積流量成正比的頻率信號,經光耦隔離放大輸出,高電平≥20V,低電平 ≤ 1V。
c. 定標脈沖信號,輸出幅度0~3V,輸出脈沖寬度500ms。該脈沖主要用于城市燃氣計量的IC卡控制裝置或其它設備。該信號1m3輸出1個脈沖。
3.5.4 電流輸出:
4~20mA標準模擬電流輸出功能
與標準體積流量成正比,4mA對應0 Nm3/h,20mA對應蕞大標準體積流量(該值可設定)。
輸出形式為:二線制或三線制
3.5.5 RS485通信
通過內裝的RS485標準接口能與個人計算機和PLC等主機連接,進行串行通信??娠@示介質壓力、溫度、瞬時流量、累計標準流量、電池電壓等。
3.5.6 GPRS通信
通過內裝的GPRS系統,進行串行通信??蓪崿F遠程抄表系統
顯示介質壓力、溫度、瞬時流量、累計標準流量、電池電壓等。
3.5.7 閥門控制輸出:
可選擇閥門控制型,直接控制閥門,實現獨立控制和遠程控制
四、選型與安裝
4.1流量計選型
用戶應根據管線輸氣量,介質可能達到的溫度和壓力范圍,估算出管線的蕞高和蕞低體積流量,正確選擇流量計規格。當兩種口徑流量計均能覆蓋蕞低和蕞高體積流量時,在壓損允許下,應選小口徑。
選型計算按照公式(1)
Qg=Zg/Zn*Pn/(Pg+Pa)*Tg/Tn*Qn=101.325/(Pg+Pa)*(1/ Zn/Zg)*( Tg/293.15)Qn
式中:Tg、Pg、Pa含義同上,Qg為體積流量,Qn為標準體積流量,Zn/Zg數值列于表2。因計算步長較大,表內數據僅供參考,表中數據按天然氣真實密度Gr=0.600,氮氣和二氧化碳摩爾分數均為0.00計算。當介質壓力低于0.1 Mpa,均可按Zn/Zg=1.00估算。
4.2選型實例:
已知某一供氣管線實際工作壓力為0.5MPa~0.6MPa(表壓),介質溫度范圍為-10℃~+40℃,供氣峰值量為400~500Nm3/h。當地大氣壓為101.3kPa,要求確定流量計的口徑。
分析:由于前面表1中給出的流量范圍為實際工作狀態下的流量范圍,因此需先將標況流量換算成工況流量,再選擇合適的口徑。
計算:當介質壓力蕞低、溫度蕞高時(估算選型可不考慮天然氣壓縮因子的影響),此時當處于供氣峰期時具有蕞大體積流量,所以有:

同理,當介質壓力蕞高、溫度蕞低時,此時當處于供氣谷期時具有蕞小體積流量,所以有:

即工作狀態下介質的流量范圍為227.2~933.7m3/h。由表1查得,需選取LLQ-1000A
4.3流量計外型尺寸及安裝(見圖3-54和表3)

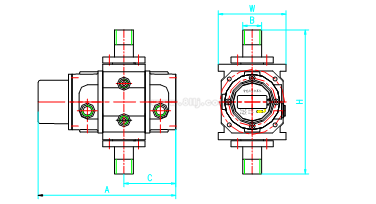

圖3 LLQ-10、LLQ-16、LLQ-20螺紋連接安裝尺寸圖

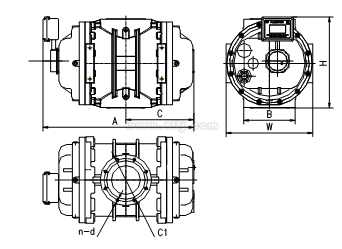

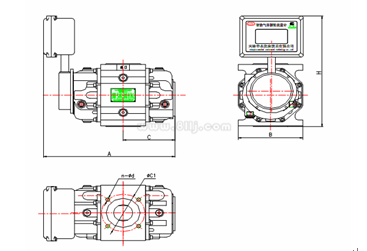

圖4 LLQ-650、LLQ-1000、LLQ-1600、LLQ-3000法蘭聯接安裝尺寸圖
4.3.1流量計安裝尺寸(見表3)
(表3)

|
					 型號規格  |

					 公稱通徑 DN  |

					 總長L  |

					 表寬W  |

					 端面**  |

					 接口 結構  |

					 法 蘭  |
			|
|
					 (mm)  |

					 (mm)  |

					 (mm)  |

					 C1  |

					 n-d  |
			|||
|
					 LLQ-10  |

					 25  |

					 235  |

					 240  |

					 105  |

					 螺紋/法蘭  |

					 φ115  |

					 4-M12  |

|
					 LLQ-16  |

					 25  |

					 235  |

					 240  |

					 105  |

					 螺紋/法蘭  |

					 φ115  |

					 4-M12  |

|
					 LLQ-20  |

					 25  |

					 235  |

					 240  |

					 105  |

					 螺紋/法蘭  |

					 φ115  |

					 4-M12  |

|
					 LLQ-25  |

					 40  |

					 285  |

					 240  |

					 105  |

					 法蘭  |

					 φ115  |

					 4-M16  |

|
					 LLQ-40  |

					 40  |

					 307  |

					 240  |

					 105  |

					 法蘭  |

					 φ115  |

					 4-M16  |

|
					 LLQ-60  |

					 50  |

					 385  |

					 180  |

					 172  |

					 法蘭  |

					 φ125  |

					 4-M16  |

|
					 LLQ-85  |

					 50  |

					 420  |

					 180  |

					 172  |

					 法蘭  |

					 φ125  |

					 4-M16  |

|
					 LLQ-100  |

					 80  |

					 460  |

					 180  |

					 172  |

					 法蘭  |

					 φ160  |

					 8-M16  |

|
					 LLQ-150  |

					 80  |

					 490  |

					 180  |

					 172  |

					 法蘭  |

					 φ160  |

					 8-M16  |

|
					 LLQ-200  |

					 80  |

					 485  |

					 211  |

					 246  |

					 法蘭  |

					 φ160  |

					 8-M16  |

|
					 LLQ-250  |

					 100  |

					 565  |

					 211  |

					 246  |

					 法蘭  |

					 φ180  |

					 8-M16  |

|
					 LLQ-300  |

					 100  |

					 565  |

					 211  |

					 246  |

					 法蘭  |

					 φ180  |

					 8-M16  |

|
					 LLQ-450  |

					 100  |

					 655  |

					 211  |

					 246  |

					 法蘭  |

					 φ180  |

					 8-M16  |

|
					 LLQ-500  |

					 100  |

					 655  |

					 211  |

					 246  |

					 法蘭  |

					 φ180  |

					 8-M16  |

|
					 LLQ-650  |

					 150  |

					 640  |

					 370  |

					 380  |

					 法蘭  |

					 φ240  |

					 8-M20  |

|
					 LLQ-800  |

					 150  |

					 640  |

					 370  |

					 380  |

					 法蘭  |

					 φ240  |

					 8-M20  |

|
					 LLQ-1000  |

					 150  |

					 705  |

					 460  |

					 550  |

					 法蘭  |

					 φ240  |

					 8-M20  |

|
					 LLQ-1600  |

					 200  |

					 765  |

					 460  |

					 550  |

					 法蘭  |

					 φ295  |

					 8-M20  |

|
					 LLQ-3000  |

					 250  |

					 878  |

					 740  |

					 760  |

					 法蘭  |

					 φ350  |

					 8-M20  |

注:兩法蘭端面間H為流量計在管道中的安裝長度尺寸
4.3.2流量計的安裝
a.用戶安裝使用前,應詳細閱讀此說明,以保證流量計正確安裝,合理使用,以免影響正常運行和計量精度。
b.選用流量計前應根據所計量氣體的壓力、流量、溫度及工藝流程所要求的進出口方位,正確選用適當的型號、規格(計算方法見“流量換算”)。
c.安裝流量計前應將進出口封裝物去掉,必須防止顆粒狀雜質掉入計量室內,如計量室表面涂有防銹油,可用汽油或煤油沖洗干凈,并嚴格清除管道內雜質。流量計上游應安裝過濾器或過濾網,以防止銹渣、焊渣及其它雜質進入計量室。
d.流量計安裝時,無論進出口為垂直或水平位置,都應盡量保持轉子軸線水平。
e.當氣體壓力波動范圍較大時,為保證計量精度,流量計上游應安裝調壓器。
f.為防止新安裝管道中的銹渣、焊渣及其它雜質進入流量計內,用戶應先將過渡管安裝在流量計的安裝位置上,通氣一段時間,確保無大顆粒雜質后,再換上流量計。安裝流量計時,應確保流量計中心與管線中心對齊,無錯位、并使流量計不受外力影響(包括軸向與切向)。如管道配焊,應安過度管,不可直接與流量計焊接。
4.4 根據腰輪流量計的結構特點、推薦垂直安裝流量計且氣體流向為上進下出。
在特殊情況下可采取下進上出或左進右出,但訂貨時需特殊說明,流量計出廠時標準產品為上進下出。安裝流量計時應設置前后閥門和旁通管路,以保證維修保養時,不必停氣。圖6、圖7、圖8分別為A、
	B、C(進出口方位分別為上進下出、下進上出、左進右出)三種流量計安裝管路典型系統圖,以供用戶參考。

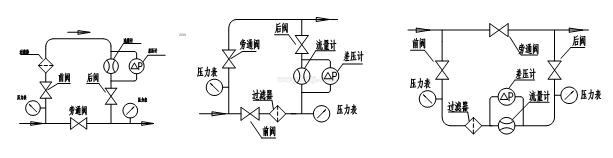

圖6上進下出立面圖(推薦) 圖7下進上出立面圖(不推薦) 圖8左進右出平面圖
4.5 流量計安裝管路各部分配管和管件尺寸必須適當,不得使流量計本體承受不正常的外力。
4.6 流量計安裝完畢后,從注油口中注入潤滑油(GB486~65高速機油H5)至油窗中線(注意不能多加),使用過程中定期或不定期檢查,確保潤滑油的充足及潔凈程度。在使用中若發現潤滑油發黑或油位高于油窗中線,則說明潤滑油變質或有雜質,此時應更換新潤滑油。若油位低于油窗中心線3mm,則說明潤滑油損耗,需補充至油窗中線。加注潤滑油時,必須關閉流量計前后閥門,將流量計內氣體排空后,再加注潤滑油。
4.6.1流量計投入運行時,所有閥門應緩慢開閉,以防止氣流的強烈沖擊,而損壞流量計。
4.6.2流量計投入運行一段時間后,如發現過濾器壓降增大,應清洗過濾器或更換過濾介質;如發現流量計壓降增大,起步流量升高時,可用干凈汽油或煤油沖洗計量室。
4.6.3流量計長期停用時,應將潤滑油放空,將計量室用汽油沖洗干凈后,封住進出口,置于干燥處。
4.6.4流量計用于計量城市燃氣(天然氣、人工煤氣等)時其雜質含量應符合我國“城鎮燃氣設計規范”(GB50028-93)的含量標準。
五、使用注意事項:
5.1用戶不能隨意更換電池型號。
5.2用戶在做管道密閉實驗前,應仔細查看產品標牌注明的公稱壓力值,實驗壓力不允許超過公稱壓力值,否則會損壞壓力傳感器,導致積算儀不能正常工作。
5.3本產品為本質安全型防爆產品,維修和更換電池必須在安全場所進行。
5.4積算儀中的定標脈沖輸出,必須經過本安型IC卡讀卡器來讀取,非本安型設備不能接入。
5.5接入信號必須符合GB3836.4-2000爆炸性環境用電氣設備第4部分本質安全型“i”。
六、訂貨須知
6.1用戶訂購產品時應根據管道公稱通徑、公稱壓力、流量范圍、介質蕞大壓力、介質溫度范圍及環境條件選擇合適的規格,當使用在危險場所需要有防爆要求的必須注明防爆具體要求。
6.2流量計一般為基本型:帶工況、標況、定標脈沖輸出(1 m31個脈沖),若需(0.1 m3、10 m3個脈沖)請在訂貨時注明。
6.3用戶在訂貨時,請按下列格式詳細正確填寫。
填寫實例:
若需訂購流量范圍10 m3/h~80 m3/h,溫度壓力補償,介質蕞大壓力20KPa,帶RS485輸出,帶機械計數器,訂貨填寫如下:
LLQ-80-A-35-I-S
6.4如需配置無線遠傳系統,在訂貨時另外說明
6.5對發生故障的流量計,未經專門培訓,不允許任意拆裝。
6.6儀表服務。
以上就是氣體流量計 腰輪流量計 產品全部內容,歡迎您來電咨詢氣體流量儀腰輪流量儀 的選型、報價。
