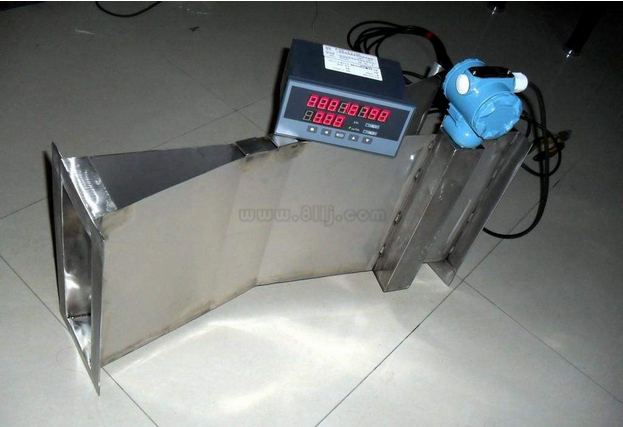

巴歇爾槽明渠超聲波流量計量表
巴歇爾槽明渠超聲波流量計量表型號生產報價廠家，本流量儀產品型號屬于明渠流量計分類，更多的超聲波、明渠、巴歇爾、槽、流量控制儀直銷價格報價歡迎您來電咨詢，下面是巴歇爾槽明渠超聲波流量計量表產品資料詳情。
•壓鑄鋁合金外殼、防護等級較高
•直接顯示累計和瞬時流量
•一體、分體安裝靈活
巴歇爾槽超聲波明渠流量計，用來連續監測明渠中污水的流量并累計流量，適用于水利、水電、環保以及其它工農業明渠條件下的流量測量。儀表內置EEPROM，確保停電時儀器內累計流量不會丟失。
巴歇爾槽式明渠超聲波流量計具有計量合格證，便于甲方的工程驗收和環保檢查。
儀器還配有專門為石油、化工部門設計的防爆耐腐蝕型探頭，以滿足石油、化工等部門防爆區污水流量的測量要求【防爆等級EX ia（d）iaⅡBT4】，特別適用于含油廢水的流量計量。
我們可以為用戶提供配套的巴歇兒槽、三角堰、矩形堰、顯示表頭，或為用戶免費設計堰板尺寸。為了zui大程度的保證儀表的測量精度、降低用戶調試的難度，請選擇本公司生產的堰槽（堰板）。
巴歇爾槽超聲波明渠流量計主要技術參數：
測量范圍：0.1升/秒~10米3/秒
累計流量：99999999米3
測距范圍：0~3m
測距精度：0.3%
流量精度：1%~5％（視堰板類型而定）
盲區：0.25m~0.5m
分辨率：1mm
方向角：4°~6°（全角）
儀表顯示：自帶LCD顯示瞬時流量和累計流量
模擬輸出：4~20mA輸出瞬間流量
數字輸出：RS485接口、ModBus協議或定制
供電電壓：DC24V / AC220V，防雷裝置內置
環境溫度：－20℃~＋60℃
防護等級：IP67
防爆等級：EX ia（d）iaⅡBT4
安裝方式：支架或法蘭安裝
外殼：壓鑄鋁合金
分離距離：小于50米（分體安裝時）
巴歇爾槽（巴氏槽）
材質：6～12mm厚的PVC、玻璃鋼。流量越大，相應增加壁厚。
巴歇爾槽明渠超聲波流量計安裝注意事項
1.j的尺寸與渠道安裝有關，請用戶根據現場情況而定。
2.槽的中心線要與渠道的中心線重合。
3.槽通水后，水的流態要自由流。槽的淹沒度要小于規定的臨界淹沒度。
4.槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。
5.槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。
|
序號 |
流量范圍（噸/小時） |
適用渠道mm |
水位范圍（mm） |
臨界 淹沒度% |
||
|
Q（min） |
Q（max） |
>寬×高 |
h（min） |
h（max） |
||
|
1 |
0.3 |
19.4 |
>200×250 |
15 |
210 |
0.5 |
|
2 |
0.6 |
47.5 |
>250×300 |
15 |
240 |
0.5 |
|
3 |
2.8 |
115.6 |
>300×600 |
30 |
330 |
0.5 |
|
4 |
5.4 |
399.6 |
>450×800 |
30 |
450 |
0.6 |

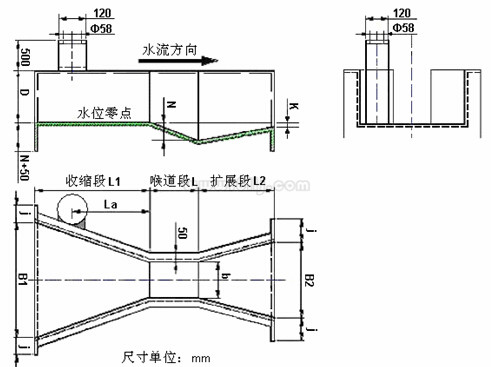

常用型號規格明渠流量計安裝尺寸（單位：mm）
|
序號 |
喉道段 |
收縮段 |
擴散段 |
墻高 |
流量參數 |
|||||||
|
B |
L |
N |
B1 |
L1 |
La |
B2 |
L2 |
K |
D |
C |
n |
|
|
1 |
25 |
76 |
29 |
167 |
356 |
237 |
93 |
203 |
19 |
230 |
217 |
1.550 |
|
2 |
51 |
114 |
43 |
214 |
406 |
271 |
135 |
254 |
22 |
260 |
435 |
1.550 |
|
3 |
76 |
152 |
57 |
259 |
457 |
305 |
178 |
305 |
25 |
460 |
638 |
1.550 |
|
4 |
152 |
305 |
114 |
400 |
610 |
407 |
394 |
610 |
76 |
610 |
1372 |
1.540 |
以上就是超聲波流量計 明渠流量計 巴歇爾流量計 槽流量計 產品全部內容，歡迎您來電咨詢超聲波流量儀明渠流量儀巴歇爾流量儀槽流量儀 的選型、報價。
